Koskettava mittaus on yksi yleisimmistä tarkkuusmittausmenetelmistä teollisuudessa.

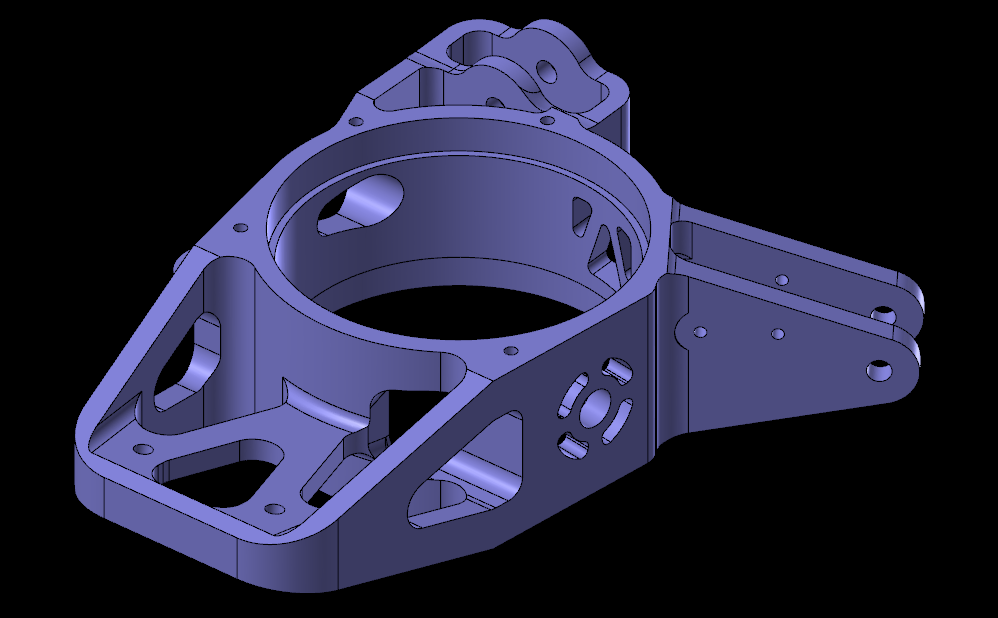

Koskettavassa mittauksessa anturi tai mittapää koskettaa kappaleen pintaa ja rekisteröi tarkan pisteen sijainnin kolmiulotteisessa koordinaatistossa. Näistä pisteistä voidaan muodostaa mitattavan kappaleen mittoja, muotoja ja sijainteja, joita verrataan suunnitteluarvoihin. Menetelmä soveltuu erityisesti silloin, kun tarvitaan erittäin tarkkoja mittatuloksia eikä kappaleen pintaa voida mitata luotettavasti optisilla menetelmillä esimerkiksi kiiltävyyden tai läpinäkyvyyden vuoksi.
Koskettavaa mittausta käytetään laajasti CMM-koneissa, käsivarsimittauslaitteissa ja myös tuotantoympäristöön tarkoitetuissa vertailumittakoneissa, kuten Renishaw Equatorissa. Tyypillisiä käyttökohteita ovat metallisten ja koneistettujen kappaleiden laadunvarmistus, kriittisten reikien, tasojen ja muotojen mittaus sekä kokoonpanojen tarkastaminen. Menetelmä tarjoaa korkean tarkkuuden, mutta mittausnopeus on yleensä hitaampi kuin kosketuksettomissa ratkaisuissa.

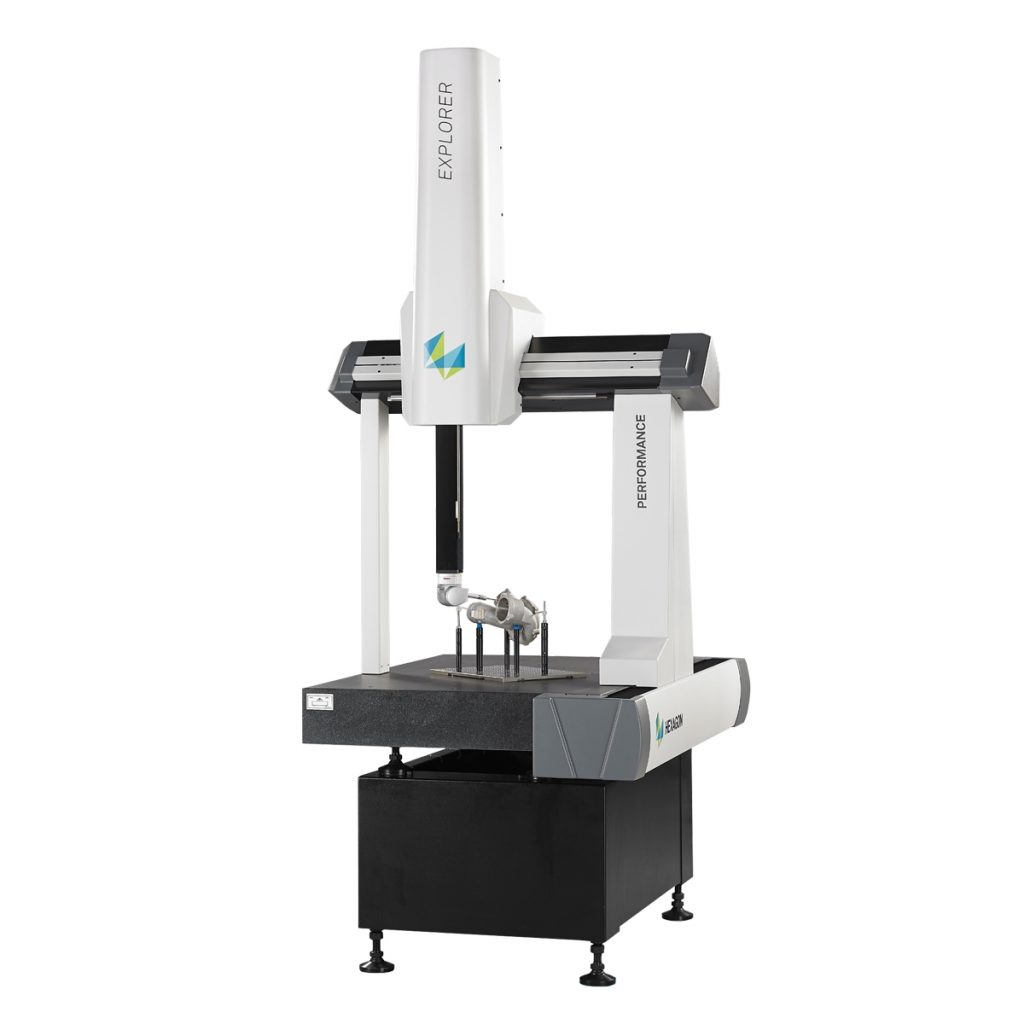

CMM-koneet
CMM (Coordinate Measuring Machine) -koneet ovat tarkkuusmittauslaitteita, joita käytetään laajasti teollisuudessa osien ja kokoonpanojen mittaamiseen. Niiden tärkeimpiä käyttökohteita ovat mm. koneistus-, autoteollisuus-, ilmailu- ja lääketieteellisten laitteiden valmistus, joissa vaaditaan erittäin suurta mittatarkkuutta ja toistettavuutta.
CMM-kone toimii siten, että mittapää liikkuu ohjattujen akselien varassa (yleensä X, Y ja Z) ja koskettaa kappaleen pintaa tai mittaa sen kosketuksettomilla antureilla, kuten laserilla tai optisella skannerilla. Jokaisesta kosketuspisteestä tallentuu tarkka 3D-koordinaatti, joista muodostetaan mittaustulokset ja geometriset analyysit.
CMM tarjoaa erittäin korkean tarkkuuden ja soveltuu parhaiten laboratorio- tai mittaushuoneolosuhteisiin, joissa lämpötila ja olosuhteet pysyvät vakaina. Se on standardi ratkaisu monimutkaisten ja kriittisten mittojen todentamiseen sekä laadunvarmistukseen.

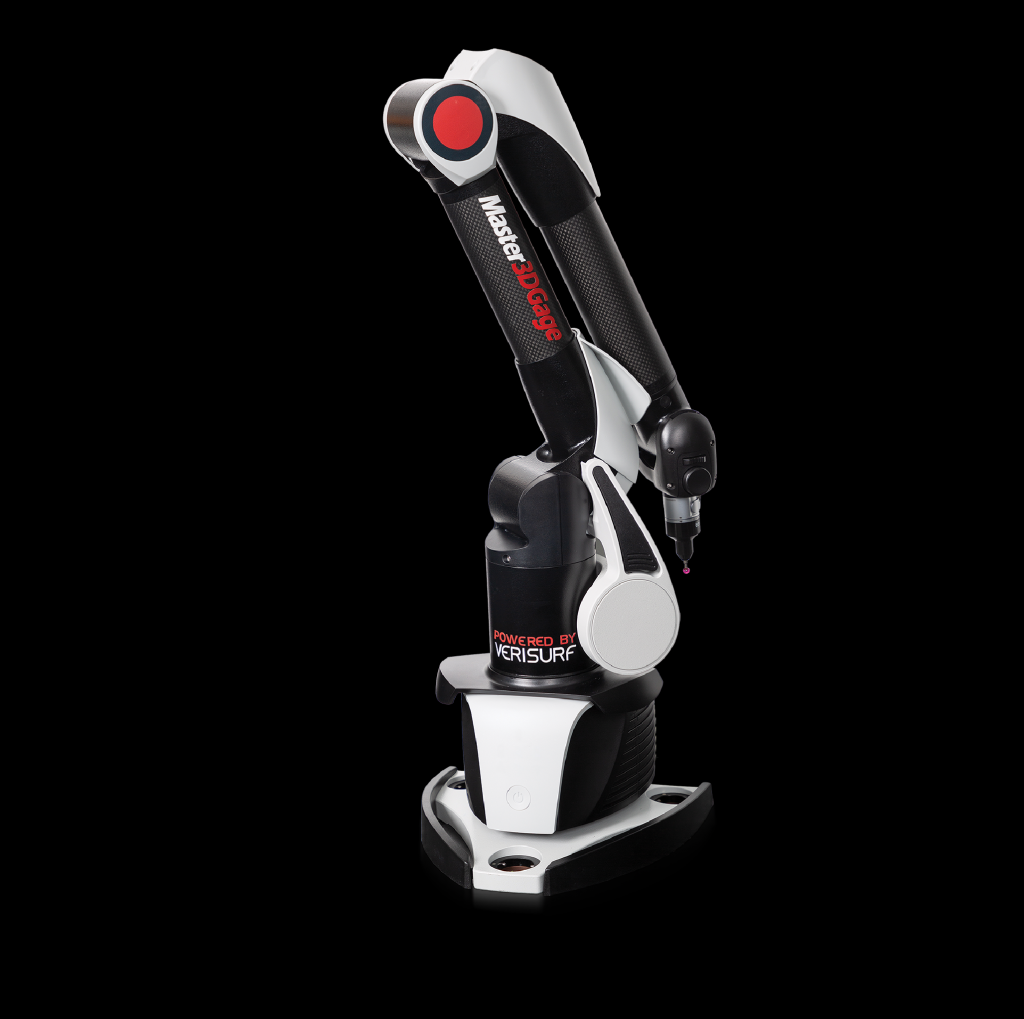

Käsivarsimittauslaitteet
Käsivarsimittauslaitteet ovat liikkuvia koordinaattimittausjärjestelmiä, joita käytetään suurten tai hankalasti siirrettävien kappaleiden mittaamiseen. Tyypillisiä käyttökohteita ovat konepajateollisuus, ilmailu, autoteollisuus sekä muottien ja prototyyppien tarkastus.
Laite koostuu useista nivelistä, jotka mahdollistavat mittapään liikkumisen vapaasti kolmiulotteisessa tilassa. Mittaus tapahtuu koskettamalla kappaletta anturilla (kosketusmittaus). Laitteeseen voidaan myös käyttää hyödyntämällä laser- ja optisia ratkaisuja (kosketukseton mittaus). Käsivarren asentotunnistimet seuraavat liikkeet ja muodostavat tarkat 3D-koordinaatit mitatuista pisteistä.
Käsivarsimittaus on joustava ja nopea ratkaisu, joka mahdollistaa mittaukset suoraan tuotantolinjalla ilman suuria kiinnitysjärjestelyjä. Se soveltuu erityisesti tilanteisiin, joissa vaaditaan sekä tarkkuutta että liikkuvuutta.

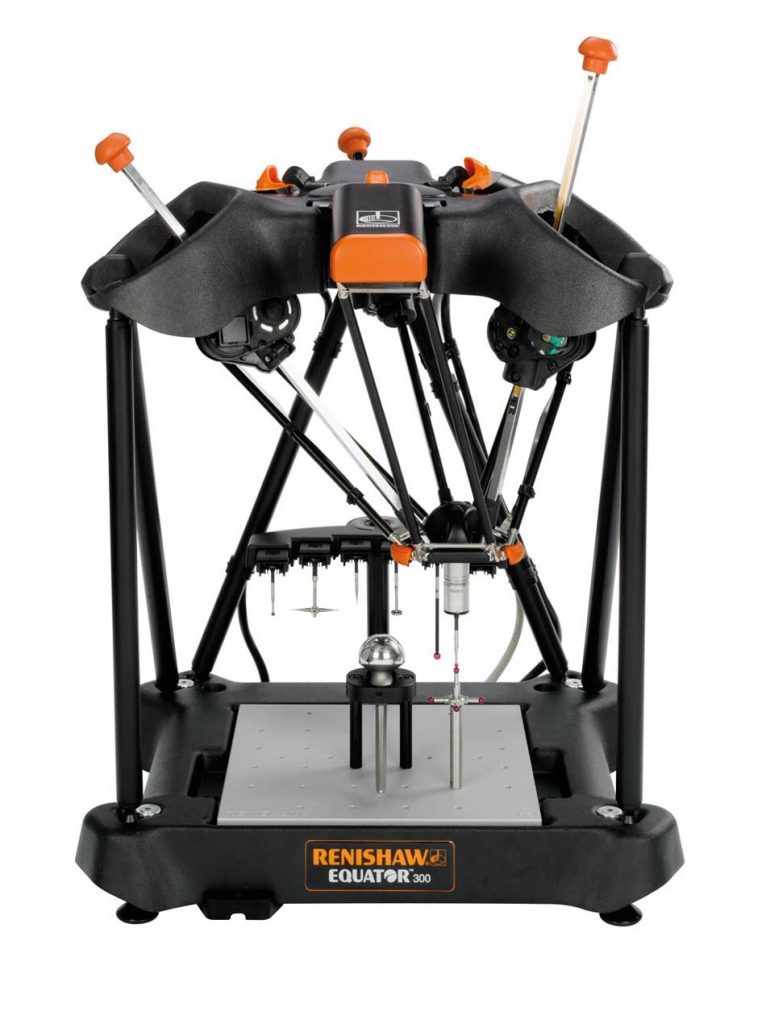

Renishaw Equator vertailumittauslaite
Renishaw Equator on joustava vertailumittakone, jota käytetään erityisesti tuotantoympäristöissä osien mittatarkkuuden seurantaan. Se soveltuu mm. sorvattujen, jyrsittyjen ja puristettujen komponenttien laadunvalvontaan autoteollisuudessa, ilmailussa ja tarkkuusmekaniikassa.
Equatorin toimintaperiaate perustuu vertailumittaukseen: kone opetetaan ensin mittaamaan referenssikappale, jonka mitat tunnetaan tai on mitattu CMM-koneella. Tämän jälkeen tuotantokappaleet voidaan mitata nopeasti samaa ohjelmaa käyttäen, ja tulokset verrataan referenssiin. Näin saavutetaan korkea tarkkuus ilman tarvetta jatkuvaan lämpötilakompensointiin.
Järjestelmä on nopea, kevyt ja ohjelmoitavissa erilaisiin mittaustehtäviin, mikä tekee siitä kustannustehokkaan vaihtoehdon sarjatuotannon laadunvarmistukseen.
